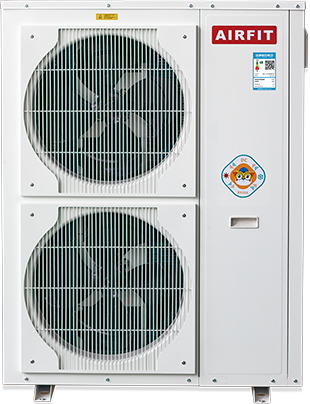

    变频空气能采暖机组

    产品简介:相对夏季制冷工况而言,冬季采暖工况要恶劣的多。在冬季,不仅要考虑极端低温气候对机组换热性能的影响,还要考虑化霜、冻结等不利因素。雅克菲变频空气能机组以冬季采暖工况为设计出发点,增大室外侧翅片换热器面积,增强了冬季制热性能。同时,直流变频技术可使化霜更快捷,制热更迅速,让整个采暖系统更加节能与舒适。

    机组特点



    ■ 核心部件:

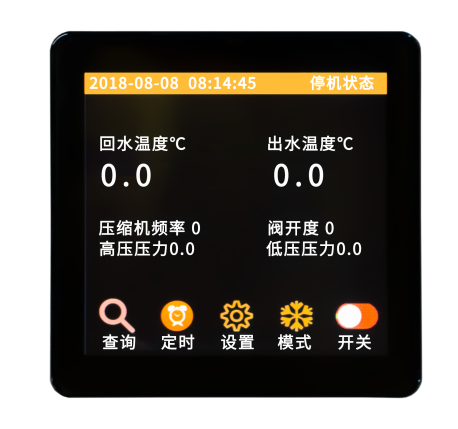

    ■ 直流变频技术:

    智能变频控制系统使机组在30~120Hz宽频运转,可根据房间负荷大小,室外环境温度,自动调节机组运转性能。在刚开机时,压缩机及风机以高频运转,快速制热,缩短用户等待时间;在寒冷的冬季,机组结霜后,压缩机及风机同样高频运转,能快速化霜;在部分负荷时,压缩机及风机以中低频运转,不仅省电、运转噪音低,而且出水温度可以得到精确控制,舒适程度高。

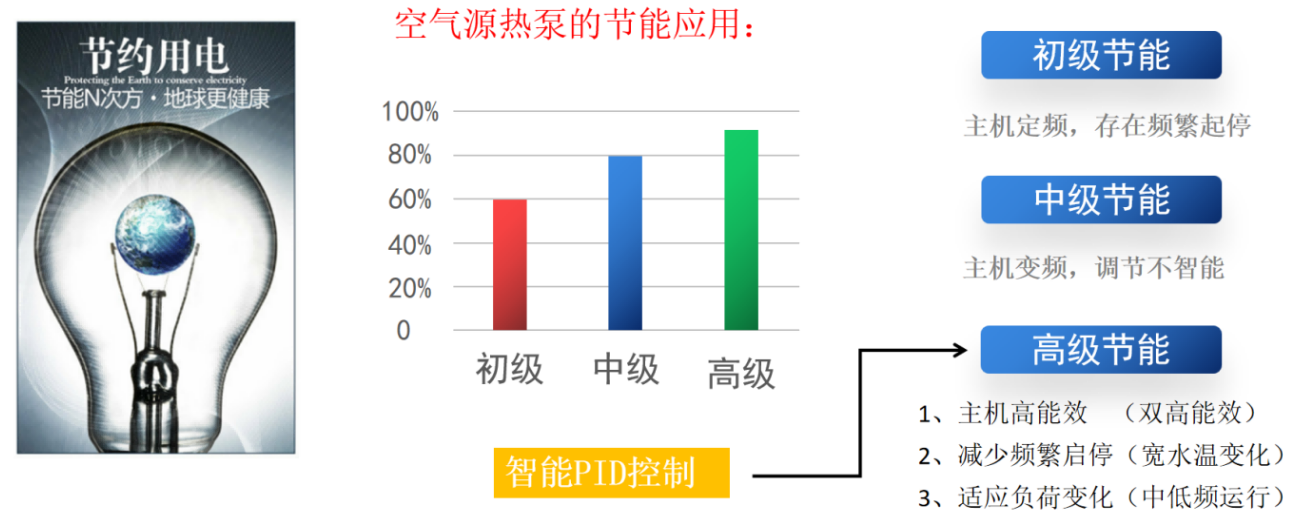

    ■ 节能:

    直流变频技术可精确实现部分负荷输出,降低机组能耗,达到节能目的。一般来说,系统大部分时间都是在30%~80%负荷范围内运行,此时,直流变频技术的优势非常明显。

    ■ 安全:

    机组实现水电分离,防触电保护类别为Ⅰ类,安全有保证;采用R410a环保冷媒,符合ASHRAE的A1安全等级类别。水系统经安转试压调试完毕,不存在水泄露风险。

    ■ 舒适:

    直流变频技术可根据室内负荷大小平稳的进行容量调节,随着实际出水温度不断接近真实值,压缩机同步减载,使得出水温度维持在设定值的±1℃范围内。系统水温波动小,舒适程度高。而传统的定频机组只有开关状态,无法对水温进行精确的调节,系统水温波动大。

    ■ 环保

    机组制冷剂采用R410a冷媒,是一款由HFC类物质组成的混配制冷剂,不含任何破坏臭氧层的物质,其ODP值为零,非常环保。室内管路系统走水,环保无污染。

    ■ 六重降噪技术

    • 变速风机电机
    低负荷时,电机低速运行,机组噪音可降低10dB(A)。

    • 新型涡流扇叶
    有效减少气流对冲叶片产生的振颤,降低噪声。

    • 拉伸风道加圆钢格栅
    有效减少吸排风的紊流气流,促进换热气流排出,减少气流噪声。

    • 压缩机减振垫片
    有效吸收压缩机的振动,避免压缩机带动底盘振动,减少振动噪声。

    • 吸音棉降噪
    压缩机包裹吸音棉,机组侧板贴消音棉,有效降低噪声。

    • 优化管路设计
    减轻运行时产生的管路振动、共振问题,降低管路振动噪声。

    ■ 智能除霜技术

    机组通过精确判断结霜情况,智能进入除霜模式,极大限度集中系统热量融化霜层,缩短除霜时间,避免除霜不尽或频繁化霜等问题。在恶劣的低温环境下制热时,可以设置手动强制除霜。

    ■ 防冻结保护

    冬季防冻结保护:待机状态下,若系统水温过低,机组启动循环水泵进行防冻循环;水温超过安全参数时,机组启动制热防冻循环,直到水温回升到预设安全值。断电情况下,系统水温随环境温度持续下降,可打开手动泄水阀,轻易的将位于机组上部的板式换热器内部的水排空,防止冻坏机组。

    夏季防冻结保护:制冷时,当出水温度低于4℃,压缩机强制停机保护,防止板式换热器冻裂。

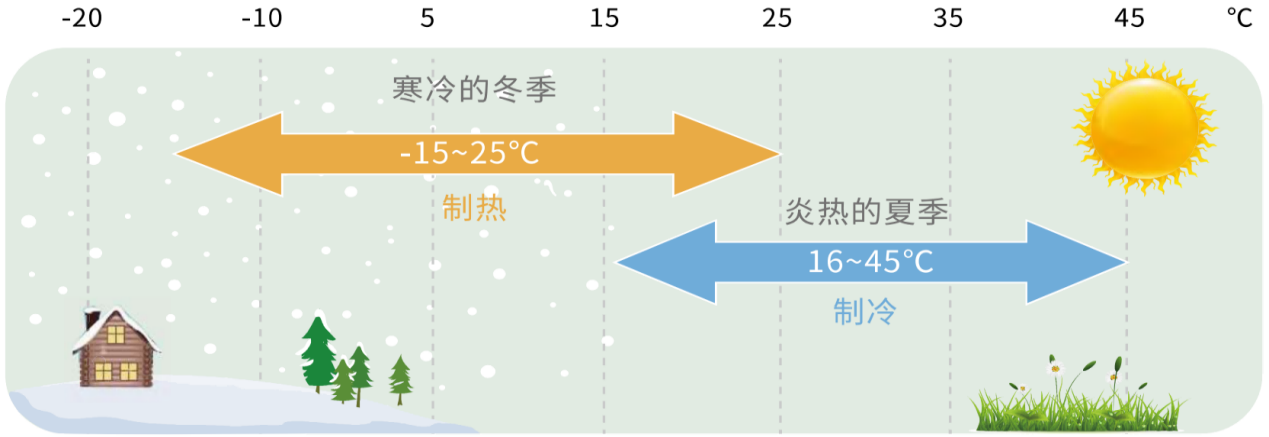

    ■ 运转范围

    宽广的运转范围,系统最低可在-15℃的室外温度情况下高效制热,最高可在45℃的室外温度情况下高效制冷。

    外形尺寸


    序号 产品型号 L W H A B C D 地脚螺栓 水管接口
    1 AFSH1-V05WR 1025 420 1375 755 445 460 740 ∮12 G1″(内螺纹)
    2 AFSH1-V06WR 1025 420 1375 755 445 460 740 ∮12 G1″(内螺纹)
    3 AFSH1-V08WRS 1235 450 1595 960 475 460 845 ∮12 1-1/4″(内螺纹)

    规格参数表


    机组型号 AFSH1-V05WR AFSH1-V06WR AFSH1-V08WRS
    名义制热量 kW 14.5 17.5 22.5
    名义制冷量 kW 12.5 15.0 20.0
    结构形式   整体式测出风
    电源 V-Ph-Hz 220-1-50 220-1-50 380-3-50
    变频运转范围 Hz 30~120
    制热输入功率 kW 3.9 4.7 6.2
    制冷输入功率 kW 3.8 4.6 6.2
    制冷剂   R410A
    压缩机形式   双转子直流变频压缩机
    节流方式   电子膨胀阀
    风机形式   轴流式变速风机
    水侧换热器形式   不锈钢板式换热器
    循环水流量 m3/h 2.6 3.1 4.1
    水压降 kPa 40 45 60
    水管接口 Inch 1″(内螺纹 1″(内螺纹 1-1/4″(内螺纹
    制冷剂充注量 kg 4.2 5.5 6.3
    适用环境温度 -15℃~45℃
    防水等级   IPX4
    防触电保护类别   Ⅰ类
    噪音 dB(A) ≤55 ≤55 ≤58
    机组尺寸(长*宽*高) mm 1025*420*1375 1025*420*1375 1235*450*1595
    机组重量 kg 165 175 215

    注:1、名义制热运行工况:室外干球/湿球温度为7℃/6℃,进水/出水温度40℃/45℃;

    2、名义制冷运行工况:室外干球/湿球温度为35℃/24℃,进水/出水温度12℃/7℃;

    3、厂家保留产品配置变更的权利,请以产品铭牌参数为准。
