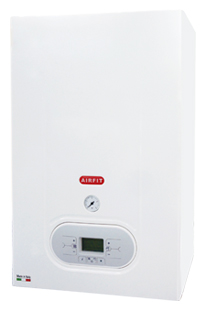

    雅克菲壁挂炉--雅图系列 AIRTUB 25C2



    产品简介:雅克菲 AIRTUB 系列两用燃气壁挂炉,意大利原装进口。秉承意大利一贯的工艺制造水平以及优良的设计理念,外观纯白优雅,小巧精致。并且基于雅克菲长久以来对于中国市场的把握,这一系列的壁挂炉将会更完美的嵌入到雅克菲采暖整体系统当中。



    产品介绍

    商用级不锈钢冷凝交换器

    全预混式燃烧系统

    热效率高达 106%

    多气种选择适应性强

    独特的防冻保护功能

    独有的燃烧系统自洁净功能

    预留新时代物联网功能

    23小时防抱死功能科学又合理

    多种采暖模式可供地暖、暖气片、风机盘管

    采暖系统独立式高位排气装置

    磁感应水流传感器超低水压启动

    超级频率控制系统精确水温0.5K

    外置室外温度补偿可选舒适更节能(可选)

    超长烟管多种连接方式

    独特的防水锤功能



    技术参数

    型号   AIRTUB 25C2
    CE认证   0694C07385
    设备类型 B23p-B33-C13-C33-C43-C53-C63-C83-C93
    设备类别   II2H3B/P
    最大热输入 kM 24
    最小热输入(采暖回路) kM 2.9
    最大热输出(50/30℃) kM 25.32
    100%效率 % 105.5
    30%效率 % 107.5
    最大热输出-80/60℃(非冷凝) kW 23.52
    最小热输出-80/60℃(非冷凝) kW 2.82
    100%效率(全载荷80/60℃) % 97.9
    30%效率(部分载荷80/60℃) % 98
    能效等级(GB20665) 等级 1
    氮氧化物 等级 5

    供暖回路

    采暖水温设置(最小-最大) 30-80/25-45
    最大采暖工作温度 80
    膨胀水箱容量 8
    最大工作压力(采暖) bar 3
    最小工作压力(采暖) bar 0.3

    生活热水

    D.H.W温度设置(最小-最大)) 35-60
    最大热水工作压力 bar 6
    最小热水工作压力 bar 0.5
    ☒T 25℃的D.H.W流量 升/分 16.1
    ☒T 30℃的D.H.W流量 升/分 13.4
    ☒T 35℃的D.H.W流量 升/分 11.5

    尺寸规格(壁挂炉外壳尺寸)

    mm 410
    mm 642
    mm 307
    重量(净重) kg 35

    连接件

    采暖供水连接件 3/4"
    采暖回水连接件 3/4"
    生活冷水进水连接件 1/2"
    生活热水出水连接件 1/2"
    燃气连接件 3/4"

    烟道管系统

    水平同轴烟道系统 ⊘mm 60/100
    最长烟道管长度 mm 10
    双管烟道管系统 ⊘mm 80/80
    最长烟道管长度(端到端) mm 50
    双管烟道管系统 ⊘mm 60/60
    最长烟道管长度(端到端) mm 30
    垂直同轴烟道管系统 ⊘mm 60/100
    最长烟道管长度 mm 10

    燃气供应

    天然气G20
    进气口压力 Pa 2000
    耗气量 ㎡/h 2.54
    丁烷G30
    进气口压力 Pa 3000
    耗气量 kg/h 1.89
    丙烷G30
    进气口压力 pa 3700
    额定耗气量(G31) kg/h 1.86

    电器规格

    电源 V/Hz 220/50
    耗电量 W 78
    电器保护 IP X5D
